DRV3245SQPHPRQ1器件是一款適用于三相電機驅動應用的 FET 柵極驅動器 IC，并根據 ISO 26262 針對功能安全應用的相關要求進行設計。該器件具有三個半橋驅動器，每個驅動器都能夠驅動高側和低側 N 溝道 MOSFET，同時還具有先進的 FET 保護和監控功能。電荷泵驅動器可在冷啟動運行期間實現 100% 占空比并支持低電池電壓。憑借所集成的電流檢測放大器、相位比較器和基于 SPI 的配置 以及外設，該系列驅動器省去了大多數外部和無源器件，從而減少了所需物料并減小了印刷電路板 (PCB) 空間。

DRV3245SQPHPRQ1器件還為內部時鐘集成了診斷和保護功能，并可提供常用系統診斷檢查支持，二者皆可進行實例化并通過 SPI 進行報告。這種集成功能的靈活性使該器件能夠無縫集成到各種安全架構中。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 器件溫度等級 1：

–40°C 至 +125°C，TA

? SafeTI? 半導體組件

– 根據 ISO 26262 標準的相應要求開發

? 4.5V 至 45V 工作電壓范圍

? 可編程峰值柵極驅動電流高達 1A

? 支持 100% 占空比的電荷泵柵極驅動器

? 分流放大器和相位比較器

– A/C 器件：3 個分流放大器(1) 和三相比較器，具有狀態，通過 SPI 1

– B 器件：2 個分流放大器和三相比較器，具有實時監控器，通過數字引腳

– S 器件：3 個分流放大器

? 高達 20kHz 的 3 PWM 或 6 PWM 輸入控制

? 能夠進行單 PWM 模式換向

? 支持 3.3V 和 5V 數字接口

? 串行外設接口 (SPI)

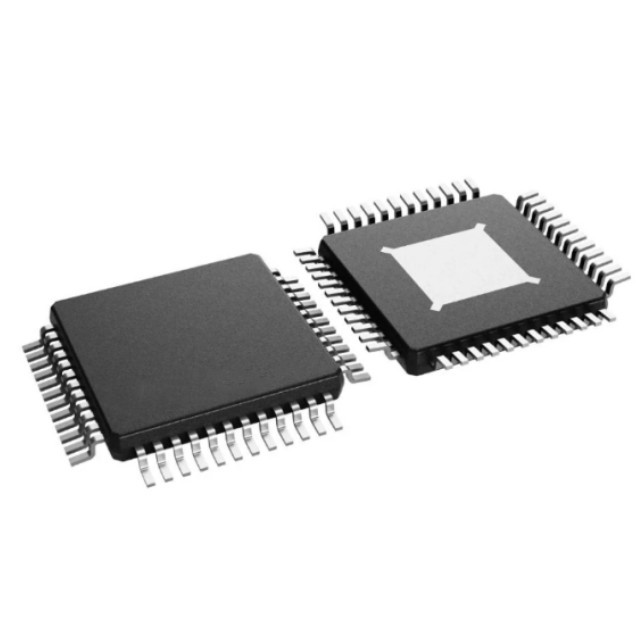

? 耐熱增強型 48 引腳 HTQFP 封裝

? 保護特性：

– 內部穩壓器、電池電壓監控器

– SPI CRC

– 時鐘監控器

– 模擬內置自檢

– 可編程的死區時間控制

– MOSFET 擊穿保護

– MOSFET VDS 過流監視器

– 柵源電壓實時監控器

– 過熱警告和關斷

應用

? 12V 汽車電機控制應用

– 電動助力轉向（EPS、EHPS）

– 電氣制動和制動輔助

– 變速器和泵
