CDCE6214LTWRGETQ1是一款 適合汽車應用的 4 通道、超低功耗、中級抖動時鐘發生器，可生成五個在各種驅動器模式之間可選的獨立時鐘輸出。輸入源可以是單端或差分輸入時鐘源，也可以是晶體。CDCE6214LTWRGETQ1具有一個分數 N PLL，可在任何輸入頻率下合成不相關的基礎頻率。

特性

? 符合面向汽車應用的 AEC-Q100 標準

– 溫度等級 2：-40°C 至 +105°C

? 功能安全型

– 可提供用于功能安全系統設計的文檔

? 通過 RMS 抖動和雜散（12kHz – 20MHz，Fout >100MHz）可將高性能、低功耗分數 N PLL 配置如下：

– 整數模式：

? 差分輸出：典型值 350fs，最大值 600fs

? LVCMOS 輸出：典型值 1.05ps，最大值1.5ps

– 分數模式：

? 差分輸出：典型值 1.7ps，最大值 2.1ps

? LVCMOS 輸出：典型值 2.0ps，最大值4.0ps

? 支持有 SSC 的 PCIe Gen1/2/3/4 和無 SSC 的 Gen 1/2/3/4/5

? 內部 VCO：2.335 GHz 到 2.625 GHz

? 典型功耗：4 輸出通道為 65mA，單輸出通道為23mA。

? 通用時鐘輸入、兩個用于提供冗余支持的基準輸入

– 差分交流耦合或 LVCMOS：10MHz 至 200MHz

– 晶振：10MHz 至 50MHz

? 靈活的輸出時鐘分配

– 4 通道分頻器：多達五個獨特輸出頻率，范圍為24kHz 至 328.125MHz

– OUT0 – OUT4 引腳具有類似 LVDS、LPHCSL 或 LVCMOS 輸出

– 無毛刺輸出分頻器切換和輸出通道同步

– 通過低電平有效 GPIO 和寄存器實現獨立輸出使能端

? 頻率裕量選項

– DCO 模式：頻率以 10ppb 或更小的階躍幅度遞增/遞減

? 完全集成的可配置環路帶寬：100kHz 至 1.6MHz

? 單電源或混合電源可進行電平轉換：1.8V、2.5V、3.3V

? 可配置 GPIO 和靈活配置選項

– 兼容 I2C 的接口：頻率高達 400kHz

– 具有兩個頁面和外部選擇引腳的集成EEPROM?？涩F場編程。

? 支持 100Ω 系統

? 電磁輻射低

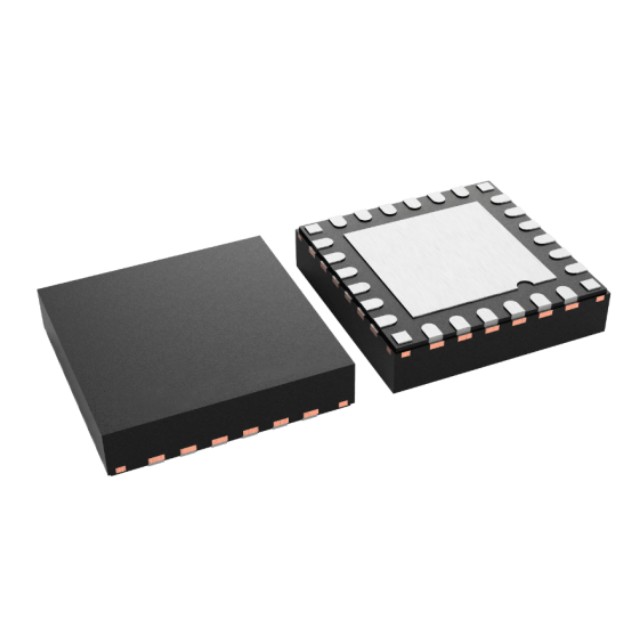

? 小尺寸：24 引腳 VQFN (4mm × 4mm)

應用

? PCIe 第 1 至 5 代時鐘

? 高級駕駛輔助系統 (ADAS) - 傳感器融合

? 信息娛樂系統與儀表組 - 汽車音響主機 - eAVB

? 數據中心和企業計算

? PC 和筆記本電腦

? 企業機器 - 多功能打印機

? 測試和測量 - 手持設備
