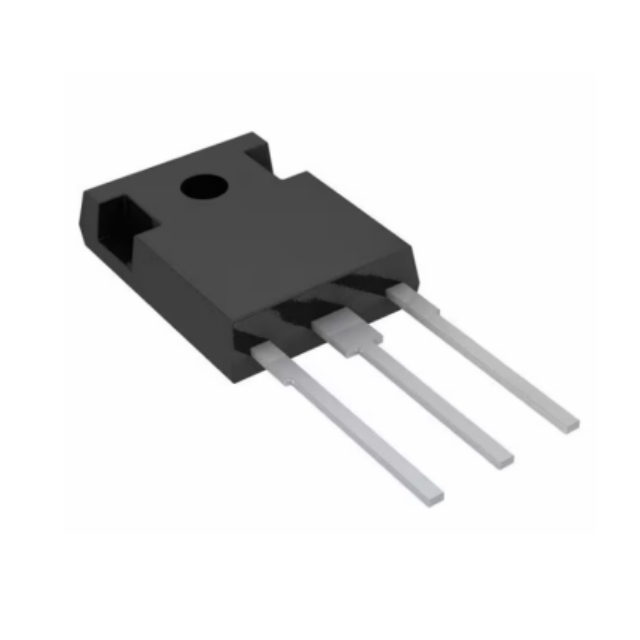

GWA40MS120DF4AG是采用先進的專有溝槽柵場截止結構開發的 IGBT。該器件屬于 MS 系列 IGBT。在高母線電壓值下具有出色的短路能力。此外，略正的 VCE（飽和）溫度系數和非常緊密的參數分布使并聯運行更加安全。

產品屬性

IGBT 類型：溝槽型場截止

電壓 - 集射極擊穿（最大值）：1200 V

電流 - 集電極 (Ic)（最大值）：80 A

電流 - 集電極脈沖 (Icm)：120 A

不同 Vge、Ic 時 Vce(on)（最大值）：2.3V @ 15V，40A

功率 - 最大值：536 W

開關能量：1.5mJ (on), 3.3mJ (off)

輸入類型：標準

柵極電荷：147 nC

25°C 時 Td（開/關）值：35ns/140ns

測試條件：600V，40A，10 歐姆，15V

反向恢復時間 (trr)：465 ns

工作溫度：-55°C ~ 175°C（TJ）

等級：汽車級

資質：AEC-Q101

安裝類型：通孔

封裝/外殼：TO-247-3

供應商器件封裝：TO-247 長引線

應用

● 輔助負載

● 熱管理

● PTC 加熱器
