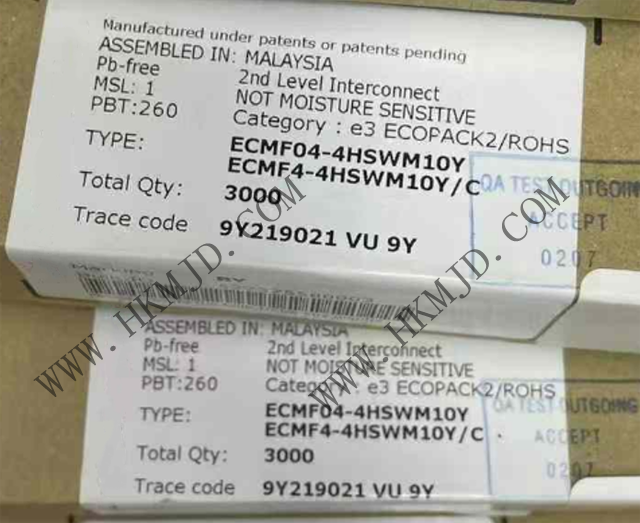

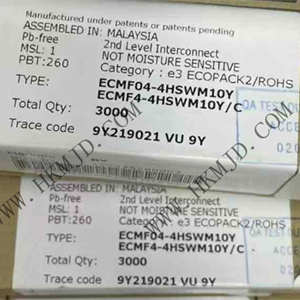

ECMF04-4HSWM10是一款高度集成的共模濾波器，設計用于抑制高速差分串行總線（如 HDMI 全高清、MIPI、Display Port 和其他高速串行接口）上的 EMI/RFI 共模噪聲。

該器件具有非常大的差分帶寬，符合這些標準，并能保護和過濾兩個差分通道。

產品功能

超大差分帶寬，符合 HDMI 全高清、MIPI、USB2.0、USB3.2 Gen 1、Display Port 和其他高速串行接口的要求

WLAN 頻率上的高共模衰減：

2.4 GHz 時為 28 dB，5.0 GHz 時為 -16 dB

在 LTE、GSM 和 GPS 頻率上具有非常好的衰減效果

帶寬大：4.2 千兆赫

占用 PCB 空間小

適用于緊湊型應用的薄型封裝： 最大 0.55 毫米

通過集成大大減少寄生元件

RoHS 封裝

IEC 61000-4-2，4 級：

±15 kV（空氣放電）

±8 kV（接觸放電）

產品規格

濾波器類型： 信號線

線路數： 4

額定電流（最大）： 100mA

DC 電阻 (DCR)（最大值）： 5 歐姆（典型值）

工作溫度： -40°C ~ 85°C

特性： TVS 二極管 ESD 保護

安裝類型： 表面貼裝型

大小 / 尺寸： 0.102" 長 x 0.053" 寬（2.60mm x 1.35mm）

高度（最大值）： 0.022"（0.55mm）

封裝/外殼： 10-UFDFN

產品應用

機頂盒

游戲機

便攜式設備
