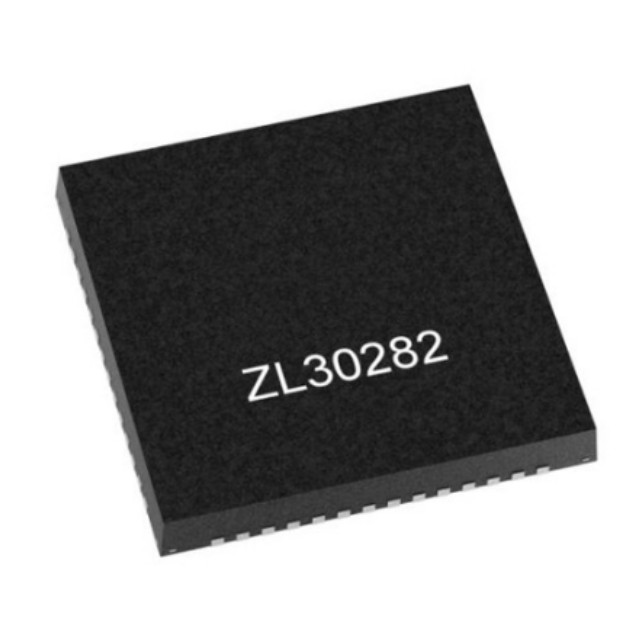

ZL30282LDF1 是一款高性能 PCIe Gen 1-4 時鐘發生器。通過 50MHz 晶體或 CMOS 輸入，這些器件可在上電后立即以四種預編程輸出配置生成 100 MHZ，并輸出到 6 個差分輸出端。這些器件具有業界領先的 160fs RMS 輸出抖動（12kHz 至 20MHz）。

ZL30282LDF1 參數

產品類型：低抖動時鐘發生器

輸出：6

電壓：1.8、3.3

拉力范圍（±PPM）：0

輸出邏輯：CML、CMOS

最小輸出頻率 (MHz)：25

ZL30282LDF1 特性

50MHz 晶體或 CMOS 輸入

生成 PCIe 1、2、3、4、5 兼容時鐘

同時產生擴頻時鐘 (SSC) 和常規時鐘（配置 5-8）

對于非擴頻輸出，輸出抖動 <0.3ps rms 12kHz-20MHz 典型值

最多 6 個輸出時鐘，復位時由硬件引腳選擇 8 種默認配置：（配置 0-3 無 SSC，配置 4-7 SSC 用于 OC3-6）

Config0/4：OC1 100MHz HCSL、OC2_P 25MHz LVCMOS、OC3/4/5 未使用、OC6 100MHz HCSL

配置 1/5： OC1 100MHz HCSL、OC2_P 25MHz LVCMOS、OC3/4/5/6 100MHz HCSL

Config2/6： OC1 100MHz HCSL、OC2_P 75MHz LVCMOS、OC3/4/5/6 100MHz HCSL

配置 3/7： OC1/2 100MHz HCSL、OC3/4/5/6 100MHz HCSL

通過 SPI 或 I2C 接口控制每路輸出

精確的輸出校準電路和每輸出相位調整

每路輸出啟用/禁用和無閃爍啟動/停止（高電平或低電平停止）

DIV2 的擴頻啟用/禁用

核心電源電壓選項： 僅 2.5V、僅 3.3V、1.8V+2.5V 或 1.8V+3.3V

節省空間的 8x8mm QFN56（0.5mm 間距）
