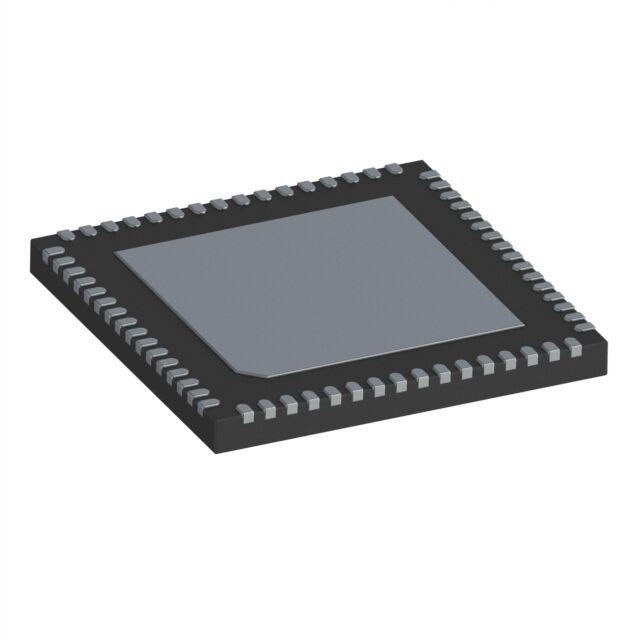

TMC9660ATB:70V,智能柵極驅動器,TQFN-64
基本信息:
型號:TMC9660ATB
封裝:TQFN-64
類型:柵極驅動器
概述:
TMC9660ATB 是一款高度集成的單片柵極驅動器和電機控制器 IC,帶有降壓轉換器。包括智能柵極驅動器、基于FOC 伺服控制器的高性能硬件(速度、位置、斜坡生成器)、電機位置反饋接口。
TMC9660ATB 還包括一個強大而靈活的電源管理單元 (PMU) 以及一個降壓轉換器和可編程低壓差 (LDO) 穩壓器。為了實現整體控制并通過 SPI 或 UART 與外部處理器進行通信,嵌入了預編程的 32 位微控制器。該處理器系統支持對所有電機控制外設的低級直接寄存器訪問或高級參數模式訪問,以擴展功能并提高易用性。
TMC9660ATB——產品特性:
三相永磁同步電機 (PMSM)/無刷直流電機 (BLDC)、兩相步進電機和有刷直流電機支持
7.7V 至 70V 單電源工作電壓范圍
智能柵極驅動器,可調節強度高達 1A/2A 灌電流/拉電流
用于寬帶電流控制環路的硬件磁場定向控制器/FOC
硬件中的位置、速度和扭矩控制器可實現快速、精確的控制
硬件中具有實時斜坡計算功能的 8 點斜坡發生器
具有 120MHz 時鐘的快速空間矢量脈沖寬度調制 (SVPWM) 引擎 (2kHz ... 100kHz)
反饋位置傳感器支持(Hall、A/B/N、SPI)
底部分流電流測量(可編程 CSA 和 ADC)
5.8V/600mA 降壓轉換器
2 個可配置 LDO(2.5V、3.3V 或 5V),用于為外部電路供電,每個 LDO 具有 150mA 電流
具有電壓倍增器的電荷泵
涓流充電泵,用于 100% PWM 占空比
集成預編程 32 位/40MHz 微控制器,支持設備的初始化配置 (OTP) 和直接硬件/寄存器或參數模式訪問
用于與主/應用控制器通信的 SPI、UART 接口
在 SPI 閃存或 I2C EEPROM 中的參數存儲(可選)
帶有鎖相環 (PLL) 的內部振蕩器以及可選的外部晶體或時鐘支持
具有獨立內部振蕩器的看門狗
低功耗休眠模式,帶喚醒按鈕和定時器支持
緊湊型單片解決方案,64 引腳,9 毫米 x 9 毫米 TQFN 封裝
型號
品牌
封裝
數量
描述
答:所有上架的在線商品均可在線即可下單,但也考慮到現貨庫存流動性比較大,目前還無法做到100%的精準。如有異常,您可以在線聯系我公司并給出對應的 解決方案。
答:我們的自營商品均采自合作的國內外原廠或授權代理商,來源均可追溯,確保原裝正品。
答:目前我們自營代理的品牌包含TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX等一線品牌,其他渠道均為原廠及代理渠道。如有需要,我們可以針對具體品牌型號來溝通確認。
答:可以通過網站上詢價,也可以通過電話以及郵箱咨詢。
答:大部分商品信息中都有標注貨期,您可根據貨期估計商品的發貨時間,具體到貨時間根據商品具體所在的倉庫、您所選擇的物流方式而定。
答:可以為個人用戶開具普通發票,也可以為企業用戶開具增值稅專用發票。
亞德諾半導體全稱為亞德諾半導體技術有限公司(Analog Devices, Inc.)簡稱(ADI)。是一家專營半導體傳感器和信號處理ic的卓越的供應商,adi將創新、業績和卓越作為企業的文化支柱,并基此成長為該技術領域最持久高速增長的企業之一。亞德諾半導體是業界廣泛認可的數據轉…
ADMV1555ACCZ
ADMV1555ACCZ是一款緊湊型同相正交 (I/Q) 混頻器,采用無引線、符合 RoHS 標準的、表面貼裝技術 (SMT)、基板柵格陣列 (LGA) 封裝。LTM2810HY-S
LTM2810HY-S 是一款完整的電隔離數字 Module(微模塊)隔離器。無需外部元件。獨立的 3V 至 5.5V 電源為數字隔離器的每一側供電。獨立的邏輯電源引腳可輕松連接 1.62V 至 5.5V 不同邏輯電平的接口,與主電源無關。LTM2810HY-S 的特點6 通道邏輯隔離器:1 分鐘 7500VRMS16…LTC2051HMS8

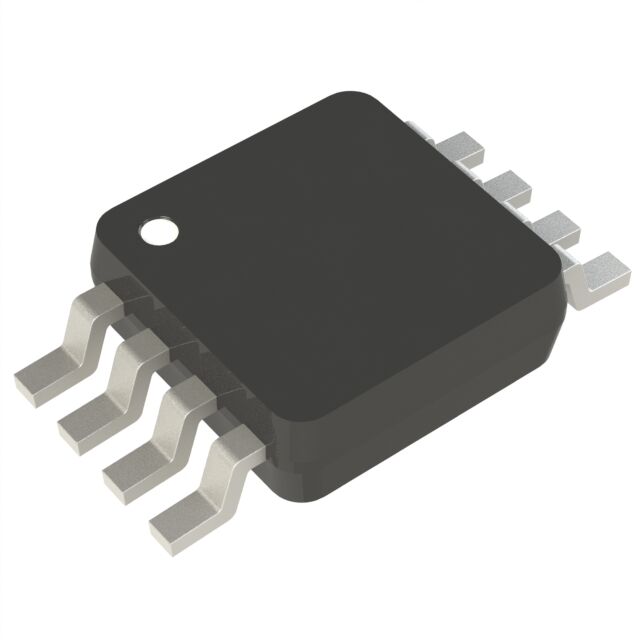

LTC2051HMS8 是采用 MSOP-8 封裝的雙通道零漂移運算放大器。LTC2051HMS8 雖然尺寸小巧,但具有毫不妥協的直流性能。典型輸入偏移電壓和偏移漂移分別為 0.5V 和 10nV/C。電源抑制比 (PSRR) 和共模抑制比 (CMRR) 超過 130dB,支持幾乎為零的直流偏移和漂移。LTC2051HMS8 的…ADPL44002AUJZ-2.5

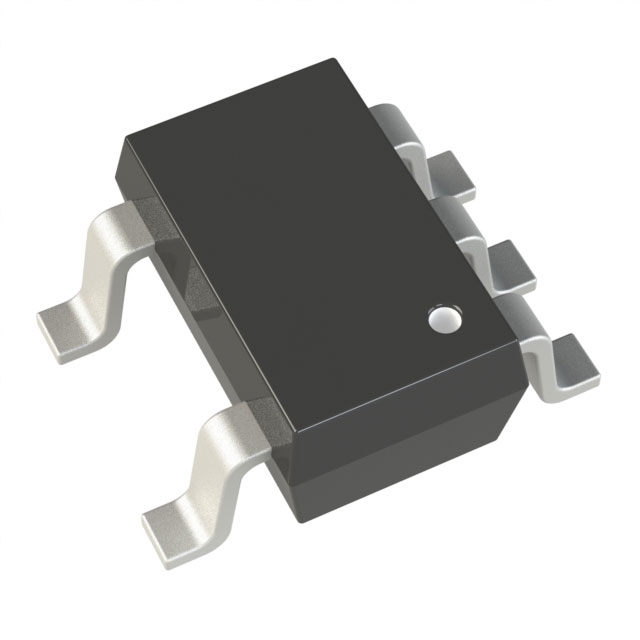

ADPL44002AUJZ-2.5 是一款 CMOS 低壓差 (LDO) 線性穩壓器,工作電壓為 2.7V 至 40V,輸出電流高達 200mA。這款高輸入電壓 LDO 是高性能模擬和混合信號電路的理想穩壓器,工作電壓范圍從 39V 降至 1.2V。基本信息:型號:ADPL44002AUJZ-2.5封裝:TSOT-5類型:LDO 線性穩壓…ADPL44002ACPZN5.0

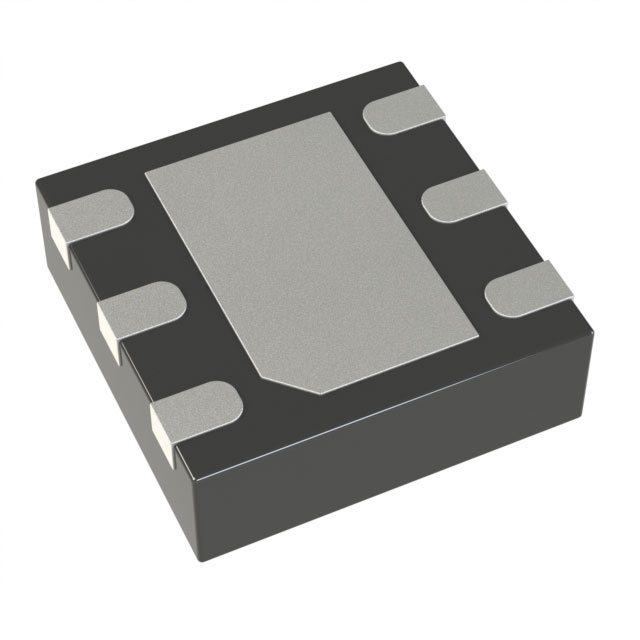

ADPL44002ACPZN5.0:40V、200mA、低噪聲 CMOS LDO 線性穩壓器,LFCSP-6型號:ADPL44002ACPZN5.0封裝:LFCSP-6類型:CMOS 低壓差 (LDO) 線性穩壓器概述:ADPL44002ACPZN5.0 是一款 CMOS 低壓差 (LDO) 線性穩壓器,工作電壓為 2.7V 至 40V,輸出電流高達 200mA。這款高輸入…LT8292AFE
