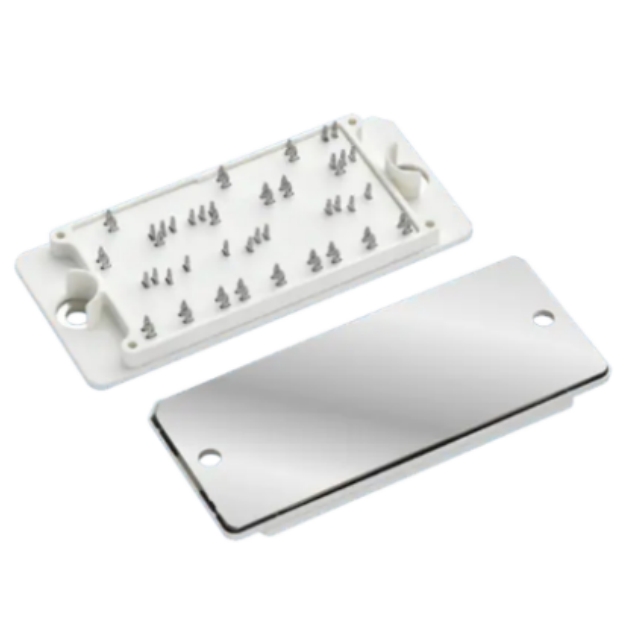

NXH800A100L4Q2F2S1G集成模塊（PIM）包含一個A型NPC級 1000V，其中有1000V FS4 IGBT和1000V Extremefast二極管。這款模塊還包含一個NTC熱敏電阻。NXH800A100L4Q2F2S1G模塊帶有低熱阻抗基板，press-fit引腳或焊接引腳可選。NXH800A100L4Q2F2S1G采用場截止技術的極高效溝道，低開關損耗降低了系統功耗，模塊設計提供高功率密度，低電感布局，封裝高度低，是一款無鉛器件。

產品屬性

IGBT 類型：溝槽型場截止

配置：三級反相器

電壓 - 集射極擊穿（最大值）：1000 V

電流 - 集電極 (Ic)（最大值）：309 A

功率 - 最大值：714 W

不同 Vge、Ic 時 Vce(on)（最大值）：2.3V @ 15V，400A

電流 - 集電極截止（最大值）：20 μA

不同 Vce 時輸入電容 (Cies)：49.7 nF @ 20 V

輸入：標準

NTC 熱敏電阻：是

工作溫度：-40°C ~ 175°C（TJ）

安裝類型：底座安裝

封裝/外殼：模塊

供應商器件封裝：51-PIM/Q2PACK（93x47）

應用

? 太陽能逆變器

? 不間斷電源系統
