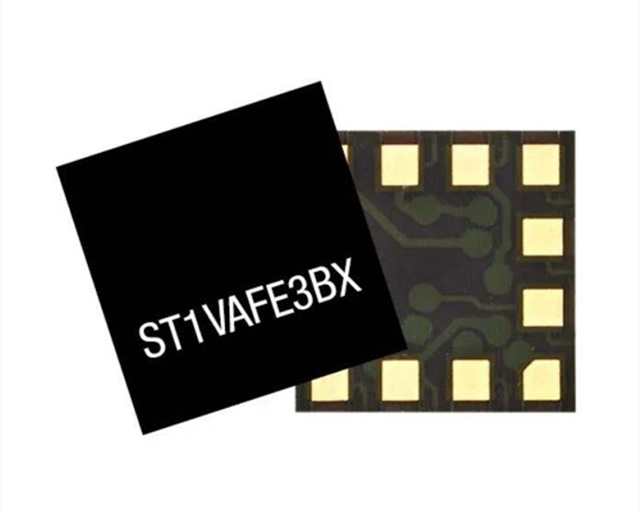

ST1VAFE3BXTR是意法半導體（STMicroelectronics）推出的集成垂直模擬前端（vAFE）與超低功耗加速度計的生物傳感器，專為可穿戴醫療設備及消費類健康監測場景設計。

?硬件設計?：

1、ST1VAFE3BXTR采用緊湊型LGA-12L封裝（2mm×2mm×0.74mm），降低PCB占用空間?。

2、ST1VAFE3BXTR支持1.62V-3.6V寬電壓輸入，兼容多種低功耗系統架構?。

概述

ST1VAFE3BXTR是一款生物傳感器，內嵌 vAFE 通道來檢測生物電勢信號，并配備高性能 3 軸數字加速度計來跟蹤運動。ST1VAFE3BXTR采用非常緊湊的低噪音、低功耗 vAFE 設計，并具有可配置的輸入阻抗。vAFE 可以讀取與運動信號互補的模擬信號。vAFE 和運動信號本質上是同步的，從而產生獨特的上下文感知邊緣分析，實現低功耗和最小延遲。

ST1VAFE3BXTR傳感器嵌入了用于信號處理的高級專用功能和數據處理，如有限狀態機 (FSM)、自適應自配置 (ASC) 以及具有可導出 AI 功能/過濾器的機器學習核心 (MLC)。

ST1VAFE3BXTR 特性

雙通道，用于生物電勢信號檢測和運動跟蹤

電源電壓范圍：1.62 V 至 3.6 V

超低電源電流，50 μA（典型值）

帶模擬集線器的生物電位信號檢測通道

加速度計通道

嵌入式機器學習核心

可編程有限狀態機

基于傳感器處理輸出 (FSM/MLC) 的自適應自配置 (ASC)

嵌入式 FIFO：多達 128 個加速度計和模擬集線器/vAFE 數據或 256 個低分辨率加速度計數據樣本

高速 I2C/SPI/MIPI I3C? 數字輸出接口

先進的計步器、步檢測器和步數計數器

自檢

小型封裝：2.0 mm x 2.0 mm x 0.74 mm（最大），LGA 12 引腳

可耐受 10,000 g 強沖擊

符合 ECOPACK 和 RoHS 標準

應用場景

1、?醫療級可穿戴設備?

ST1VAFE3BXTR用于實時心電圖（ECG）監測、心率檢測等醫療場景，通過差分輸入放大器與12位ADC實現高精度生物電位信號采集?。

ST1VAFE3BXTR結合嵌入式機器學習核心（MLC）與有限狀態機（FSM），支持運動偽影補償，提升信號抗干擾能力?。

2、?消費類健康監測設備?

適配智能手表、健康手環等設備，ST1VAFE3BXTR通過同步vAFE與加速度計數據，實現用戶活動狀態（如步數、睡眠質量）的精準分析?。

ST1VAFE3BXTR支持低功耗模式（典型電流48.1μA），延長電池續航能力?。

3、?運動追蹤與工業傳感?

集成高性能3軸數字加速度計，ST1VAFE3BXTR用于運動姿態識別（如跌倒檢測）與工業設備振動監測?。
