器件說明：

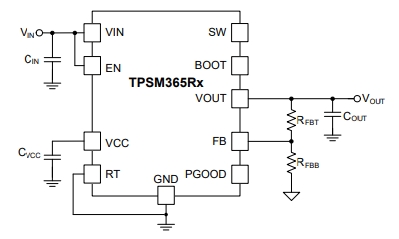

TPSM365R6V5RDNR 是一款 600mA、65V 輸入同步降壓直流/直流電源模塊，它在緊湊且易于使用的 3.5mm × 4.5mm × 2mm 11 引腳 QFN 封裝中整合了功率 MOSFET、集成電感器和啟動電容器。小型 HotRod? QFN 封裝技術可提高熱性能并降低 EMI。該器件在空載時具有 4μA 的超低運行 I Q（24V 至 3.3V V OUT）。 TPSM365Rx 提供 兩個支持 3.3V 和 5V 的固定輸出電壓選項，以及一個支持 1V 至 13V 范圍的可調節輸出電壓選項。 該模塊僅需四個外部元件即可實現 3.3V 和 5V 固定輸出解決方案。 TPSM365Rx 針對出色的 EMI 性能和空間受限型應用進行了優化。
TPSM365Rx 采用具有內部補償?shù)姆逯惦娏髂Ｊ娇刂品桨?，用于維持穩定運行和極小的輸入電容。借助精密 EN 功能，可對器件啟動和關斷進行精確控制。開漏 PGOOD 輸出提供了輸出電壓狀態的真實指示，。 TPSM365Rx 包括預偏置啟動、過流和溫度保護，使 TPSM365Rx 成為為各種應用供電的出色器件。 在固定選項型號中，MODE/SYNC 引腳可實現從 FPWM 到 PFM 的無縫轉換，空載待機靜態電流小于 4μA，從而確保在整個負載電流范圍內的高效率和出色的瞬態響應。
特征：
功能安全型
有助于進行功能安全系統設計的文檔
多功能同步降壓直流/直流模塊：
集成 MOSFET、電感器和控制器
寬輸入電壓范圍：3V 至 65V
高達 70V 的輸入瞬態
結溫范圍為 –40°C 至 +125°C
4.5mm × 3.5mm × 2mm 超模壓塑料封裝
使用 RT 引腳 或外部 SYNC 信號可在 200kHz 至 2.2MHz 范圍內調節頻率
在整個負載范圍內具有超高效率：
在 12V IN、3.3V OUT 下效率高于 85%
在 24V IN、5V OUT 下效率高于 85%
空載時工作靜態電流很低：V IN = 24V 至 3.3V V OUT 下為 4μA
針對超低 EMI 要求進行了優化：
假隨機展頻可降低峰值發射
在輕負載下 通過 MODE/SYNC 引腳使用 引腳可選 FPWM 模式可提供恒定頻率
FSW 與 MODE/SYNC 引腳同步
符合 CISPR11 B 類要求
輸出電壓和電流選項：
3.3V 或 5V V OUT 的固定輸出型號
可調輸出電壓范圍為 1V 至 13V
與 TPSM33625 引腳兼容
輸出電流為 600mA (TPSM365R6)
輸出電流為 300mA (TPSM365R3)
固有保護特性，可實現穩健設計
精密使能輸入和漏極開路 PGOOD 指示器（用于時序、控制和 V IN UVLO）
過流和熱關斷保護
使用 TPSM365Rx 并借助 WEBENCH? Power Designer 創建定制設計方案
產品應用：
?工廠自動化和控制
?樓宇自動化
?測試設備
?電器
