概述

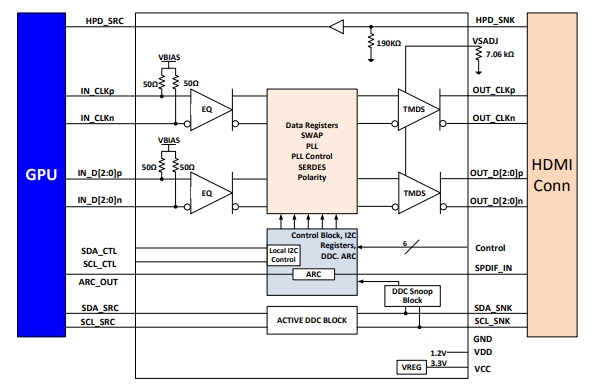

TMDS181IRGZT器件是一款數字視頻接口 (DVI) 或高清多媒體接口 (HDMI?) 重定時器。TMDS181x 支持四條 TMDS 通道，音頻返回通道 (SPDIF_IN/ARC_OUT) 和數字顯示控制 (DDC) 接口。TMDS181x 支持高達 6Gbps 的信號傳輸速率，可實現最高分辨率達 4k2k60p 24 位/像素和高達 WUXGA 16 位色深或 1080p，并且具有較高的刷新率。TMDS181x 經配置可支持 HDMI2.0a 標準。TMDS181x 在低于 1.0Gbps 的數據速率下會自動配置為重驅動器，而在高于該速率時會自動配置為重定時器。重驅動器模式支持 HDMI1.4b，數據速率高達 3.4Gbps
主要特性
? HDMI? 輸入端口與輸出端口間具有時鐘和數據恢復 (CDR) 電路，支持高達 6Gbps 的數據速率
? 在重定時器模式下可兼容高達 6Gbps 的 HDMI?電氣參數
? 支持 4k2k60p 和高達 WUXGA 16 位色深或1080p，具有更高的刷新率
? 對輸入流重新定時以補償隨機抖動
? 自適應接收器均衡器或可編程固定均衡器
? I2C 和引腳設置可編程
? 5+ 位對內偏移補償
? 支持單端模式 ARC
? 鏈路調試工具包括位于RX 均衡器之后眼圖
? 48 引腳 7mm × 7mm 0.5mm 間距超薄型四方扁平無引線 (VQFN) 封裝
? 擴展商業溫度范圍為 0°C 至 85°C (TMDS181)
? 工業溫度范圍為 -40°C 至 85°C (TMDS181I)
應用
數字電視
數字投影儀
音頻/視頻設備
Blu-Ray?DVD
監視器
臺式機/一體化計算機
有源線纜
