明佳達電子供應TI SN65C3232PWR——高性能雙通道RS-232收發器

在工業自動化、計算機外設及嵌入式系統等領域，穩定可靠的串行通信至關重要。德州儀器（TI）的SN65C3232PWR是一款高性能的RS-232收發器芯片，為3V至5.5V系統提供了完整的雙通道串行接口解決方案。

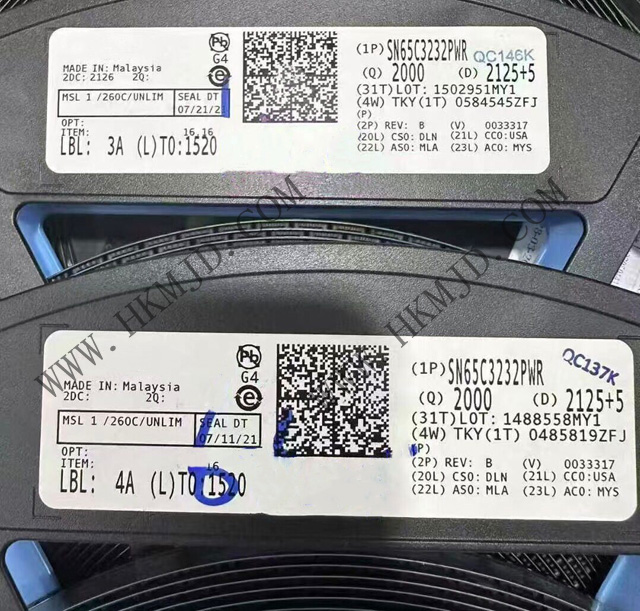

明佳達電子作為優質的電子元器件供應商，為廣大客戶提供TI原裝 SN65C3232PWR芯片，產品詳情如下所示：

產品概述

SN65C3232PWR是德州儀器推出的一款雙驅動器/雙接收器的RS-232收發器芯片。它具備±15kV ESD保護（人體模型），采用16引腳TSSOP封裝，支持高達1Mbps的數據傳輸速率，能夠在3V至5.5V的寬電壓范圍內工作。

SN65C3232PWR 集成了異步通信控制器與串行端口連接器之間的電氣接口所需的所有功能，其內置的雙電荷泵電路僅需4個0.1μF的外部電容即可工作，極大地簡化了外部電路設計。

規格參數

基本屬性

收發器類型：雙通道RS-232

雙工模式：全雙工

電氣特性 工作電壓：3.0V ~ 5.5V

數據速率：最高1 Mbps

接收器滯后：300mV

靜態電流：典型值300μA

環境可靠性 工作溫度：-40℃ ~ +85℃

ESD保護：±15 kV（HBM）

物理封裝

封裝形式：16引腳TSSOP

安裝方式：表面貼裝（SMD）

產品特性

低功耗設計：SN65C3232PWR的靜態電流典型值僅為300μA，使其非常適用于電池供電的便攜設備，如PDA、筆記本電腦、掌上電腦和各種手持設備。

高性能數據傳輸：這款芯片支持最高達1Mbps的數據傳輸速率，能夠滿足大多數中高速RS-232通信需求，確保數據高效、穩定地傳輸。

強大的抗干擾與保護能力：SN65C3232PWR提供了出色的ESD保護能力，其串口連接引腳（包括GND）可承受±15kV的ESD沖擊（人體模型）。接收器內置300mV的滯后特性，增強了抗噪聲干擾能力，保證在惡劣電氣環境下的通信可靠性。

寬電壓范圍與兼容性：3V至5.5V的寬工作電壓范圍使得SN65C3232PWR既能用于3.3V系統，也能與5V系統兼容。它能夠接受5V邏輯輸入，便于與多種微控制器或處理器接口。

緊湊型封裝與高集成度：該器件采用緊湊的TSSOP-16封裝，節省寶貴的PCB空間。內部集成電荷泵電路，僅需4個外部0.1μF電容即可產生RS-232接口所需的電壓，減少了外部元件數量和整體方案成本。

應用信息

SN65C3232PWR作為一種標準的RS-232接口解決方案，其應用領域十分廣泛：

工業自動化與控制：適用于可編程邏輯控制器（PLC）、工業傳感器、儀表等設備的串行通信端口，連接上位機或其它控制設備，實現數據采集與指令下發。

計算機與智能設備外設：可用于打印機、掃描儀、調制解調器等傳統外設，以及一些需要串行通信接口的特定外設產品。

嵌入式系統與通信接口：在許多嵌入式開發板或系統中，SN65C3232PWR常被用作微控制器（如MSP430, ARM Cortex-M等）與PC機串口（COM）之間的電平轉換橋梁，方便進行程序調試和數據監控。

便攜式與電池供電設備：憑借其低功耗特性，它非常適合PDA、手持終端、便攜式測量設備等產品，延長電池續航時間。

如需了解更多有關 SN65C3232PWR的產品信息或咨詢價格，歡迎訪問明佳達電子官網（khaledalkhamissi.com）查詢供應詳情。
